Вторая жизнь микрофотонасадки МФН-1

Если у вас лично, или в вашем учреждении имеется старая фотографическая насадка на микроскоп, с помощью которой снимали на фотографические пластины, не спешите ее выбрасывать. Этот агрегат еще может послужить в качестве рисовального аппарата.

Разборка насадки и смазка

Попала мне в руки старая 1951 года выпуска микроскопная фотонасадка МФН-1. Когда-то с ее помощью получали фотографии с микроскопа типа МБИ на фотопластины 9х12 мм. Теперь за ненадобностью она была списана и едва не выброшена.

Не скрою, я люблю отечественную старую технику за ее универсальность, поэтому задумался: а как сейчас можно применить эту интересную вещь?

Сперва нужно было заново смазать затвор, так как за 50 лет простоя смазка загустела. Поиск в Интернете ничего полезного не дал, и пришлось разбирать насадку на свой страх и риск. Оказалось, что это довольно просто:

- откручиваем 3 винта крепления нижней части насадки и снимаем ее

- отвинчиваем гайку крепления площадки призмы и снимаем площадку, предварительно отметив рисками ее положение относительно вала (это необходимо для правильной установки призмы относительно окуляра МФН при сборке)

- снимаем защитный кожух затвора, отвинтив 4 винта

- переворачиваем насадку ...

- отвинчиваем гайку крепления затвора и отсоединяем затвор

- отвинчиваем гайку с верхней части отводящего вала и вынимаем вал

Далее, ватой со спиртом удаляем старую смазку с вала и стенок отверстия, после чего наносим новую. Сборка проводится в обратном порядке.

Если же неполадки обнаружены в спусковом механизме, то снимаем дно с коробки затвора, отвинтив 3 винта. Некоторые детали можно изготовить самому из листа латуни при помощи ножниц по металлу и надфиля. Однако, занятие это трудоемкое и лучше обратиться к специалисту.

Рисовальный аппарат из микрофотонасадки МФН-1

После замены смазки насадка стала работать четко без заеданий.

Немного пришлось повозиться с подбором спускового тросика, поскольку понадобился таковой с длинным жалом. Короткожальные тросики, как выяснилось, не обеспечивали полного открытия диафрагмы. Идеальным вариантом оказался тросик с фиксатором нажимной головки.

С его помощью можно открывать диафрагму на неопределенно долгое время, что нам как раз будет нужно.

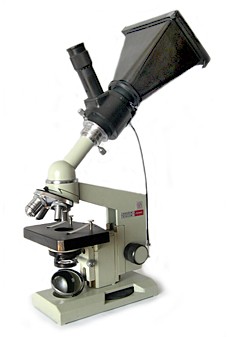

Теперь собираем аппарат:

- прикручиваем раструб к затвору

- одеваем кольцо-адаптер на тубус микроскопа и вставляем в него окуляр

- соединяем тубус микроскопа с насадкой (необходимо подать тубус вперед до упора окуляра в днище МФН, после чего зафиксировать винтами) и закрепляем всю конструкцию на станине микроскопа

Наводка на резкость в насадке осуществляется по матовому стеклу, которое помещается вместо фотопластины. А если вместо него разместить прозрачное стекло и положить на него полупрозрачную кальку, то можно будет на ней рисовать. Разместив стекло и кальку, открываем диафрагму (затвор в положении "К") и как на экране видим изображение, помещенного под объектив препарата. Остается только обвести на кальке тушью нужные детали и контуры, после чего отсканировать результат. Рисунок обрабатываем на компьютере - сейчас все журналы принимают рисунки в электронном виде.

При работе с 7-кратным окуляром на экране заметно виньетирование, однако для рисования такая помеха никоим образом не критична.

Проекционное изображение на кальке.

Жилкование надкрылья саранчового Chorthippus apricarius в области стигмы.

Микроскоп Биолам (окуляр 7х, объектив 8х) + МФН-1.

При замене окуляра на 10-кратный виньетирование исчезает, но возникает проблема малой глубины резкости, особенно заметной на объемных препаратах (толстых срезах). Рисовать приходится "послойно", наводя на резкость каждый слой.

Комфортная работа с установкой осуществляется в темном помещении. При этом, желательно, чтобы лампа подсветки была расположена в станине самого микроскопа, а не отдельно, для исключения лишней засветки. Освещение необходимо максимальное.

Приятно отметить, что эта насадка-фотоаппарат до сих пор пригодна для своего прямого назначения. Фотопластины, пусть даже просроченные, еще можно кое-где найти. И фотографировать... ну, хотя бы, ради интереса, или в качестве эксперимента.

Фотопластины выпуска 1976 года
